DTACHC-P 偏磁式消弧线圈自动跟踪补偿成套装置（Z100）主要用在6kV至66kV中性点不接地电网中，用来自动跟踪动态补偿电网单相接地电容电流。发生单相接地故障时，可自动实施最佳补偿，使故障点的残流小于5A；可有效地抑制弧光接地过电压危害，预防由于单相接地而引发的相间短路及电缆放炮等故障；该装置也可按照用户要求整定为用户希望达到的补偿状态。该装置广泛应用于各种矿井、石油、化工建材、冶金以及大中城市的中压配电网。
偏磁式消弧线圈本体的特点
动态补偿要求消弧线圈在单相接地后能够瞬间调整至全补偿状态。这就对消弧线圈有两点基本要求：一是能够带额定电压连续调节电感值，二是调节速度快。利用机械运动改变铁芯中气隙长度，从而改变消弧线圈电感的方法不能满足这一要求。同样有载开关调匝式的电感也不能满足这一要求。偏磁式消弧线圈为全静态结构，内部无任何运动部件，无触点，调节范围大，可靠性高，调节速度快(ms数量级)。这种线圈的基本工作原理是利用施加直流励磁电流，改变铁芯的磁阻，从而达到改变消弧线圈电抗值的目的，它可以在不切断高压的情况下，以毫秒级的速度调节电抗值。
成套装置的组成

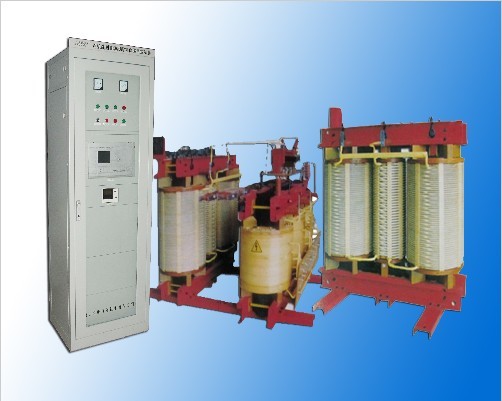

DTACHC-P偏磁式消弧线圈自动跟踪补偿成套装置(Z100)一般由以下几部分组成:
(1) 微机控制柜；
(2) 偏磁式消弧线圈本体；
(3) 如果是6kV和10kV系统则还有接地变压器；如为35kV、66kV系统或发电机中性点则没有接地变压器；
(4) 其他附件：如避雷器 、隔离开关、高压真空开关及电力电缆等。
