产品简介

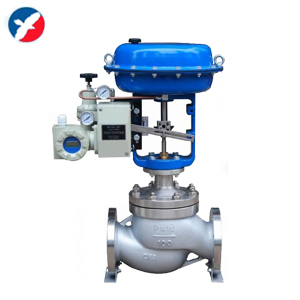

ZJHM气动套筒调节阀阀体
阀体形式:直通单座(套筒)倒S型铸造型阀
公称通径:DN20~300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖:常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
ZJHM气动套筒调节阀阀内组件
阀芯型式:上导套筒柱塞型阀芯
流量特性:直线特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
ZJHM气动套筒调节阀流量特性图
ZJHM气动套筒调节阀执行机构
形 式:多弹簧式薄膜执行机构
垫 片:橡胶石棉板、1Cr18Ni9Ti
膜片材料:丁睛橡胶夹增强涤纶织物 弹簧 范围: 20-100(40-200、80-240 、20-60
压缩弹簧:60Si2Mn 60-100) KPa
推 杆:2Cr13 供气 压力:0.14 0.16 0.28MPa
膜 盖:A3 气源 接头:内螺纹M101
衬 套:2Cr13 环境 温度:-30~+70℃
阀作用型式:气一开式,气一关式
ZJHM气动套筒调节阀主要技术参数
公称通径(mm) | 阀座直径(mm) | 额定流量系数Kv | 额定行程(mm) | 薄膜有效面积cm2 | 固有可调比 | 环境温度℃ | 基本误差 | 回差 | 死区 | 额定流量系数 | 泄漏量 | |
直线 | 等百分比 | |||||||||||
G3/4 | 3 4 5 6 7 8 |
0.08 0.12 0.20 0.32 0.50 0.80 |
10 | 220 | 50:1 | -40~+85 | 不带定位器±5% 带定位器±1% |
不带定位器±3% 带定位器1% |
不带定位器±3% 带定位器0.4% |
±10% | 单座10-4阀额容量(套筒10-3阀额定容量) | |
20 | 10 | 1.8 | 1.6 | 10 | 350 | |||||||
12 | 2.8 | 2.5 | ||||||||||
15 | 4.4 | 4 | ||||||||||
20 | 6.9 | 6.3 | ||||||||||
25 | 25 | 11 | 10 | 16 | ||||||||
40 | 32 | 17.6 | 16 | 25 | ||||||||
40 | 27.5 | 25 | ||||||||||
50 | 50 | 44 | 40 | |||||||||
65 | 65 | 69 | 63 | 40 | 560 | |||||||
80 | 80 | 110 | 100 | |||||||||
100 | 100 | 176 | 160 | |||||||||
150 | 125 | 275 | 250 | 60 | 900 | |||||||
150 | 440 | 400 | ||||||||||
200 | 200 | 690 | 630 | |||||||||
250 | 250 | 1000 | 900 | 100 | 1400 | |||||||
300 | 300 | 1600 | 1440 |
ZJHM气动套筒调节阀允许压差
开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径(mm) | |||||||
25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
气关 | ZHA-22 | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
3.00 | |||||||
6.4 | |||||||||||
6.4 | |||||||||||
ZHA-23 |
20-100 20-100 40-200 |
0.14 0.25 0.4 |
2.25 | 1.95 | |||||||
6.4 | 6.4 | ||||||||||
6.4 | 6.4 | ||||||||||
ZHA-34 | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
2.36 | 2.04 | 1.67 | ||||||
6.4 | 6.4 | 6.4 | |||||||||
6.4 | 6.4 | 6.4 | |||||||||
ZHA-45 | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
1.41 | 1.14 | |||||||
6.4 | 6.4 | ||||||||||
6.4 | 6.4 | ||||||||||
气开 | ZHB-22 | 20-100 40-100 80-240 |
0.14 0.25 0.4 |
1.50 | |||||||
4.50 | |||||||||||
6.4 | |||||||||||
ZHB-23 | 20-100 40-100 80-240 |
0.14 0.25 0.4 |
|||||||||
1.13 | 0.98 | ||||||||||
3.38 | 2.93 | ||||||||||
ZHB-34 | 20-100 40-100 80-240 |
0.14 0.25 0.4 |
6.4 | 6.4 | 1.18 | 1.02 | 0.84 | ||||
3.54 | 3.06 | 2.51 | |||||||||
6.4 | 6.4 | 5.85 | |||||||||
ZHB-45 | 20-100 40-100 80-240 |
0.14 0.25 0.4 |
0.71 | 0.57 | |||||||
2.12 | 1.71 | ||||||||||
4.94 | 4.00 |
ZJHM气动套筒调节阀外形图及外型尺寸
公称通径 |
L(mm) | H(mm) | H1(mm) | ФA(mm) | ||||||
ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6 |
ANSI300 JIS2030KRF PN4.0 |
ANSI600 JIS40K.RF PN6.4 |
普通 | 高温 | PN6 | PN16 | PN40 | PN64 | ||
G3/4″ | 120 | 120 | 120 | 253 | 31 | 31 | 236 | |||
20 | 181 | 194 | 206 | 398.5 | 548.5 | 45 | 52.5 | 65 | 285 | |
25 | 184 | 197 | 210 | 410.5 | 560.5 | 50 | 57.5 | 70 | ||
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | ||
50 | 254 | 267 | 286 | 457.5 | 627.5 | 70 | 82.5 | 90 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92.5 | 102.5 | 360 | |
80 | 298 | 317 | 337 | 622 | 8.7 | 95 | 100 | 107.5 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117.5 | 125 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132.5 | 142.5 | 150 | 172.5 | 470 |
200 | 600 | 610 | 650 | 890 | 1150 | 160 | 170 | 187.5 | 207.5 |
本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB9115.9-88、PN64符合JB79-59。此连接尺寸与老产品的采用的JB78-59《铸铁法兰》,JB79-59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001-1984
ANSIB16.5-1981
法兰连接:FF、PR、RJ和LG。
ZJHM 型号编制说明
Z | J | H | P | 16 | C | G | K |
自控阀门 | 执行机构: | 多弹簧气动薄膜执行机构 | 阀门结构类型: | 公称压力: | 阀体材质: | 温度类型: | 作用型式: |
J:表示精小型 | P:表示单座 | 16:表示1.6MPa | C:表示碳钢 | G:中温型常温省略 | K:表示气开型 | ||
N:表示双座 | 25:表示2.5MPa | P:表示不锈钢 | B:表示气关型 | ||||
M:表示套筒阀 | 40:表示4.0MPa | F46:表示阀体衬氟 | |||||
64:表示6.4MPa |
ZJHM气动套筒调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
