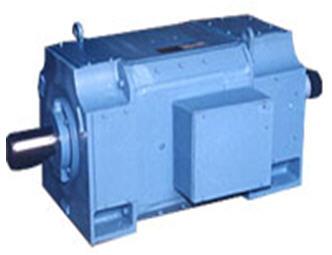

一、西玛电机ZSN4系列水泥回转窑专用直流电机概述
ZSN4系列直流电机是在Z4系列直流电机的基础上，按水泥回转窑负载的工况特点开发的专用系列产品。
本系列电机采用八角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源，则可不外接平波电抗器。电机采用F级绝缘结构。使电机具有较大的容量。根据水泥回转窑的特殊工况，按电机的起动矩可达2.5倍额定转矩的要求，进行设计制造。采用管道通风的冷却方式，使电机能在粉尘转大的恶劣环境中，安全可靠的运行。
二、西玛电机ZSN4系列水泥回转窑专用直流电机型号说明
以ZSN￥-280-11B为例：Z表示直流电机；SN表示水泥回转窑；N4表示第四次系列设计；280表示电机中心高（mm）；1表示电枢铁芯长度代号；1表示端盖代号；B表示带补偿绕组。
注：315、355机座号均带补偿绕组，“B”可不加。
数字1、2表示短、长端盖。
铁芯长度由长到短的代号顺序为3、2、1、09、08、07。
三、西玛电机ZSN4系列水泥回转窑专用直流电机电机性能
1、电机在下列使用条件应能额定工作：
1.1、海拔不起过1000M。
1.2、进入电机的冷却介质温度不起过40％℃。
1.3、电机为连续工作制（S1）。
1.4、电机电枢回路和励磁由静止电源供电，也可用直流发电机组供电。
1.5、对管道通风冷却的电机，其风量风压应满足表1的规定，进风口在电机非换向器侧端盖上。
2、电机绝缘等级为F级。
3、电机电枢额定电压为440V，也可根据用户要求派生出440V、220V或其他电压。降低电枢电压为恒转矩调速，在电枢电流连续条件下，电机最低转速可达20r/min，此时仍能维持额定转矩，转速平稳。
4、电机额定励磁电压为180V，其励磁电压也可派生。为确保励磁系统绝缘可靠，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻，以防止自感电势。在励磁电压为180—220V时，其值约为7倍励磁绕组冷态电阴值。若励磁电压为320—370V，其值约为5倍。
5、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率，它包括励磁损耗，但不包括通风装置所需的功率。
6、ZSN4-225电机不带补偿绕组，但带串励绕组。
7、电机提供有接地标志的接线柱。
8、本系列电机性能均符合国家标准GB755-87《旋转电机基本技术要求》及部颁标准JB6316-92《Z4系列直流电机技术条件》，也可按国际电工委员会标准IEC34-1的要求考核。
四、西玛电机ZSN4系列水泥回转窑专用直流电机结构简介
1、电机的冷却方式和外壳防护等级见表2。
2、电机安装形式：卧式底脚安装（IMB3）。电机可制造成单轴伸或双轴伸，单轴伸电机在非传动侧可配装测速发电机或其它测速装置。
3、若用户需要，电机的定子绕组里可埋置热敏电阴或其它过热保护元件。
4、出线盒位置从传动侧看在机座右侧，若用户需要也可在机座左侧上方。
表2
冷却方式 单管进风（IC17） 双管进出风（IC37）
防护等级 IPO23S IP44
五、西玛电机ZSN4系列水泥回转窑专用直流电机订货须知
1、订货前请先查阅产品样本确定所需产品的型号规格等数据，在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压通讯结构安装形式等数据。技术数据见表3，外形安装尺寸见图1-5。
2、对产品有特殊要求时，如双轴伸、出线盒位置为反盒、带测速装置等，均须在合同中明确注出。
3、如所需品种规格在本样本所列外，或另有其他特殊要求时，经双方协商同意后签定合同及技术协议。
六、西玛电机ZSN4系列水泥回转窑专用直流电机型号一览表
