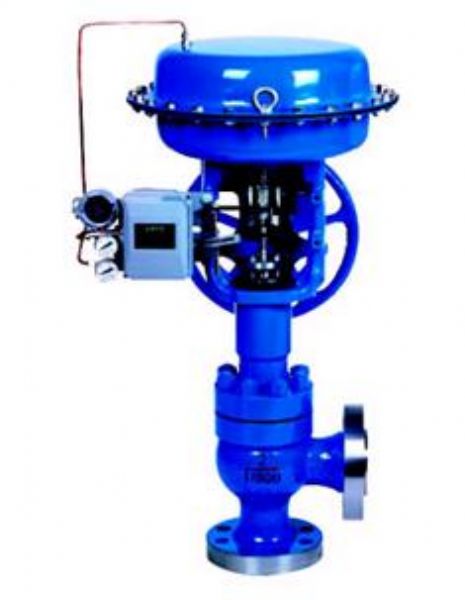

进口气动薄膜高压角式调节阀

美国米勒Miller进口气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。阀体口径范围DN20～200。适用流体温度由-200℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

公称通径：DN20-200mm

适用流体温度：-200℃

公称压力：ANSI 1500、2500、4500Lb

法兰标准：H12-67

材 料：锻钢、铸不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等

上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃

压盖型式：螺栓压紧式

填 料：V型聚四氟乙烯填料、石棉编织填料、石墨填料

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不锈钢堆焊司太莱合金等

执行机构

型 式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

阀作用型式

分气关式(B)或气开式(K)阀

附件

限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1确定公称压力，不是用Pmax去套PN，而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。
2确定的阀型，其泄漏量满足工艺要求。
3确定的阀型，其工作压差应小于阀的允许压差，如不行，则须从特殊角度考虑或另选它阀。
4介质的温度在阀的工作温度范围内，环境温度符合要求。
5根据介质的不干净情况考虑阀的防堵问题。
6根据介质的化学性能考虑阀的耐腐蚀问题。
7根据压差和含硬物介质，考虑阀的冲蚀及耐磨损问题。

感谢你查看我公司产品，更多详细资料，以及产品说明书请向我公司营销人员索取。
