1 KB3073 Zigbee模块简介

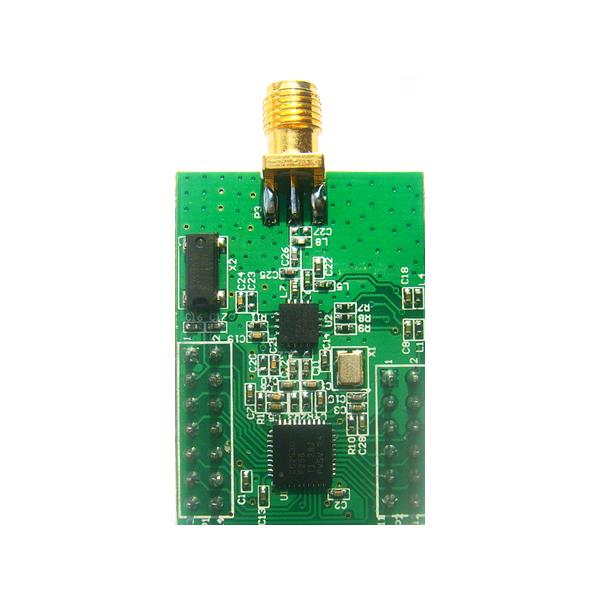

KB3073（Zigbee Module）深圳金博通科技有限公司推出的第二代Zigbee模块，基于Zigbee2007/Pro标准，采用TI的第二代Zigbee SOC CC2530F256和高性能低功耗射频前端CC2591芯片，利用SMT工艺，工作在免费的2.4GHZ ISM频段,数字IO接口全部接出，用处广泛。模块免除了客户射频开发的困难，软件方面支持TI-MAC,SimpliciTI,Z-Stack2.3.0,RomoTI等软件包，方便客户开发符合IEEE 802.15.4, Zigbee2007, Zigbee Pro和Zigbee RF4CE等标准或其它非标的产品。
2 KB3073 Zigbee模块特征- 基于CC2530F256(加CC2591射频收发前端)单芯片Zigbee SOC, 集成8051内核，方便开发测试；
- 模块尺寸：36*26mm；
- SMA座，外接50欧姆天线；
- 模块对外提供TTL串口，引出所有数字IO口线等；
- 开发工具使用IAR Embedded Workbench for MCS-8051。
- 自主研发，采用经典的8051内核，成熟、稳定；
- 产品自带Watchdog，提供多种复位机制，可软件控制，实现完美工业保障机制；
- 工作频率采用2.4GHz，传输稳定、可靠；
- 低功耗：使用两节AA电池即可驱动设备；
- 远程修改ZTU参数：本产品支持远程修改参数，产品被安装后，若需要调整相关参数，只需在控制端使用相关软件对参数进行远程配置即可；
- 支持串口波特率：1200bps~115200bps，支持7、8位数据位，一个停止位，奇校验、偶校验、无校验；
- 工作温度范围：-40℃~85℃在-40℃时通讯不受影响。
|
性能参数名称 |
指标 |
|
频段 |
2405MHZ~2480MHZ |
|
主芯片 |
CC2530F256+CC2591 |
|
通讯协仪标准 |
IEEE 802.15.4 |
|
网络拓扑结构 |
链状，网状，星状 |
|
调制方式 |
DSSS(O-QPSK) |
|
数据传输速率 |
1200~115200bps |
|
通信范围 |
空旷地带1600米最大 |
|
接收灵敏度 |
-97dbm |
|
晶振频率偏差(32MHz,32.768KHz) |
+/-40ppm |
|
寻址方式 |
64位IEEE地址，8位网络地址 |
|
数据加密 |
128 bit AES |
|
错误校验 |
CRC 16/32 |
|
信道接入方式 |
CSMA-CA |
|
信道数 |
16 |
|
接口 |
2×7, 2×6双排2.54mm间距插针 |
|
发射电流 |
160mA（最大） |
|
接收电流 |
30mA(最大) |
|
工作温度 |
-40℃~85℃ |
|
电源 |
2V~3.6V |
|
物理尺寸 |
34m×26mm |
. 2.4GHZ数据传输应用
. RF4CE无线遥控器
. Zigbee无线传感网络
. 智能化家居/智能化楼宇/智能化社区
. 灯光控制系统
. 工业控制和监控
. 保健和医疗监护
. 消费电子产品
. 开发/学习套件
