品牌:龙达
频率:315/433
起订:1个
供应:10000个
发货:3天内
无线产品技术规格书
产品名称:无线接收模块
型 号:H5V3M-H3V3E-H5V4H-H3V4F
工作频率： 315MHz、433.92MHz（300~460MHz订制）
工作电压：5V（4-6）V 3V
工作电流：最大1.2mA 最小0.3MA
调制方式：ASK
解调方式:超外差式
灵 敏 度：典型 -102dBm 最差-98dBm
传输速率：最大 9.6kbps
接收带宽：±1.25MHz （6dB）
天线阻抗：75欧姆
数据输出：兼容CMOS电平标准
外形尺寸：12*18*2mm [宽×长×厚]
工作温度：-40~+85℃ (-45~+100℃订制)

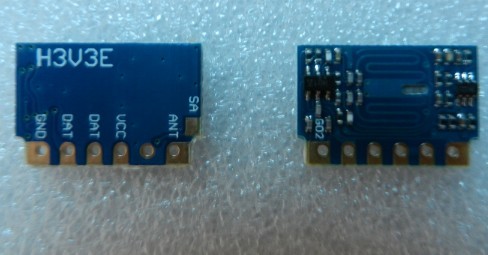

引脚功能:ANT GND VCC DATA DATA GND(元件面从左到右)
说明:该接收模块出厂时一般不配天线,由用户自行配接,天线长度如下:315MHz
约230mm,433MHz约170mm
以直导线为佳,依据用户主机结构状况,也可绕成回旋线圈状
特点是一款具有自主知识产权、采用专利技术的低电压微功耗ASK 超外差接收模块。该模块采用高性能RF 集成芯片以及高Q 介质谐振稳频技术，内置温度补偿器电路及纹波抑制电路，具有超小体积(12*20*2mm）、低功耗（0.3mA）、低电压、宽电源电压范围、高灵敏度、高稳定性、高抗干扰、高性价比等特点，可以通过无铅认证、FCC、CE各项指标认证，是各种遥控系统及无线数据传输系统的理想选择。
业内首创高Q介质谐振稳频技术替代声表谐振器，频率稳定度可达正负150KHZ的水平超强抗电源干扰能力，内置纹波抑制电路，可在开关电源、稳压管分压供电等强文波干扰电路中稳定工作，从而省去三端稳压IC降低成本
宽电源电压范围且极其省电，特有的省电工作方式，典型功耗为0.3mA，特别适合电池供电的设备
使用
稳定可靠，具有很宽的工作温度范围
具有超小体积（12*20*2mm）超薄厚度（2mm），模
块背面无器件，可以紧贴线路板安装
极低的自身辐射，可通过各种国际检测标准
