电加热抽油杆又名电热杆。

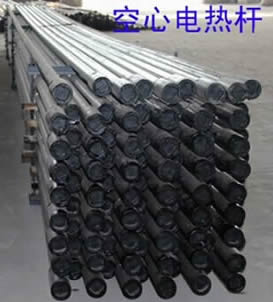

用角钢和螺栓固定包装的空心电热杆

电加热抽油杆结构

其结构是由空心抽油杆与单芯电缆构成电回路的加热机构或在空心杆内下入三芯加热电缆，分别利用变频电源、直流脉冲电源、三相调功电源供电，从而实现趋肤效应加热、脉冲电阻加热、电缆涡流加热，三种电加热方式，性能各有特点，均能充分将电能转变为热能，作用在抽油杆上，使油管内原油温度升高，粘稠度降低，它与抽油机或螺杆泵配套使用，是高、凝、稠油开采的专用设备。

缘何要用电加热空心抽油杆呢？

在油田稠油开采中，由于稠油的粘度很大，当达到其粘稠拐点温度的时候,就会出现结蜡等现象，导致其流动性变差,严重阻碍稠油的正常生产。因此，出现了许多稠油降粘的工艺。其中空心抽油杆电加热降粘以其结构简单、投资少、效率高等优点被越来越广泛地应用到油田开采之中。

电加热抽油杆使用原理

1. 趋肤效应加热是利用变频电源控制柜将三相工频电转变为可调中频单相输出给单芯电缆电加热抽油杆供电，由于频率的提高，电流会趋肤于空心杆表层，产生趋肤效应热。
2. 脉冲电阻加热，是通过整流调压控制柜把三相工频电转变为直流脉冲单相输出给单芯电缆电加热抽油杆供电，当电流通过空心抽油杆和电缆时，便产生直流脉冲电阻热。
3. 电缆涡流加热，它由三相调功控制柜把三相工频电转变为可调的三相输出给空心杆内的三芯加热电缆供电，利用加热电缆的涡流电阻产生涡流电阻热。
