品牌:北弘泵业
型号:80CYZ-32
起订:1台
供应:1000台
发货:3天内

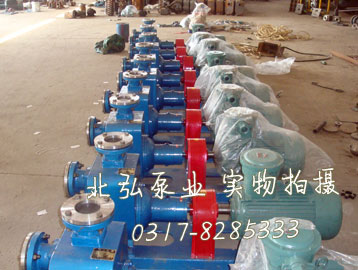

CYZ吸式离心泵用途用来输送汽油,煤油,柴油,航空煤油等石油产品.介质温度在-20℃～+80℃,是一种优良的船用装卸油泵.并适用于陆地油库,油罐车等储油装置的油料输送.也可以用来输送海水,淡水等.
CYZ自吸式离心泵特点该泵属自吸式离心泵,具有结构简单,操作维护方便,运行平稳,排量大,郊率高,便于调节,使用范围广等特点.
CYZ自吸式离心泵结构型式采用轴向回液的泵体结构,泵体由吸入室,储液室,涡旋室,回液孔,气液分离室等组成.泵的轴承采用单列向心球轴承.在泵的轴承体底部设有冷却室,泵内部高,低压区间有密封环.轴端采用机械密封.
CYZ自吸式离心泵的安装指南
1、在CYZ自吸式离心泵与电动机直联传动时，应注意CYZ自吸式离心泵轴与电动机输出的同轴度；CYZ自吸式离心泵安装的准确与否对CYZ自吸式离心泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真的安装校正。
2、CYZ自吸式离心泵联轴器必须用螺母坚固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3、为使CYZ自吸式离心泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使CYZ自吸式离心泵的进口高于CYZ自吸式离心泵轴的中心线。
4、吸入管路的安装应注意：
A、吸入口的安装高度不能超过5米，在条件许可时Hrlxz5，吸入口安装高度应尽可能地低于水池最低的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
B、吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路中不允许有漏气现象存在。
C、应防止CYZ自吸式离心泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过水面积应为吸入管截面的2-3倍，过滤器应定期检查。
D、吸入管路和吐出管路应有自己的支架，CYZ自吸式离心泵体本身不允许承受管路的负荷。
5、CYZ自吸式离心泵在安装时，应使CYZ自吸式离心泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查CYZ自吸式离心泵壳及管路中有无石块、铁砂等杂物。
7、校正CYZ自吸式离心泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1mm。CYZ自吸式离心泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则主为安装已妥，在试运转中应检查轴。
9、该CYZ自吸式离心泵轴承体凡设有冷却室装置的冷却水接头供配内孔为12的胶管或塑料管之用，其螺纹尺寸为M12x1.75。
10、在CYZ自吸式离心泵的出口管路上如装有单向阀而在自吸过程中不能使CYZ自吸式离心泵顺利地排出气体时，应在CYZ自吸式离心泵的出口处加接排气水管及阀。
自吸离心泵的基本构造是由六部分组成的
自吸离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
CYZ自吸式离心泵性能参数表
| 型号 | 流量 | 扬程 | 转速 | 汽蚀 | 自吸 | 功率KW | 进出口 | 重量 | ||
| m3/h | L/S | M | r/min | 余量M | 能力M | 轴 功率 | 配 用功率 | 径mm | kg | |
| 40CYZ-20 | 6.3 | 1.8 | 20 | 2900 | 3.5 | 6.5 | 0.88 | 1.1 | 40×32 | 29 |
| 40CYZ-40 | 10 | 2.8 | 40 | 2900 | 3.5 | 6.5 | 2.8 | 4 | 50×40 | 35 |
| 50CYZ-40 | 50×50 | 36 | ||||||||
| 50CYZ-12 | 15 | 4.2 | 12 | 2900 | 3.5 | 6.5 | 1.1 | 1.5 | 50×50 | 36 |
| 50CYZ-20 | 18 | 5 | 20 | 2900 | 3.5 | 6.5 | 1.8 | 2.2 | 50×50 | 41 |
| 50CYZ-35 | 14 | 3.9 | 35 | 2900 | 3.5 | 6.5 | 2.7 | 4 | 50×50 | 43 |
| 50CYZ-50 | 12.5 | 3.5 | 50 | 2900 | 3.5 | 6.5 | 4.3 | 5.5 | 50×50 | 48 |
| 50CYZ-60 | 15 | 4.2 | 60 | 2900 | 3.5 | 6.5 | 6.3 | 7.5 | 50×50 | 74 |
| 50CYZ-75 | 20 | 5.6 | 75 | 2900 | 3.5 | 6.5 | 9.9 | 11 | 50×50 | 82 |
| 80CYZ-13 | 35 | 9.7 | 13 | 2900 | 4 | 6 | 1.9 | 3 | 80×80 | 51 |
| 80CYZ-17 | 43 | 11.9 | 17 | 2900 | 4 | 6 | 3.1 | 4 | 80×80 | 52 |
| 80CYZ-25 | 50 | 13.9 | 25 | 2900 | 4 | 6 | 5.2 | 7.5 | 80×80 | 54 |
| 80CYZ-32 | 50 | 13.9 | 32 | 2900 | 4 | 6 | 6.8 | 7.5 | 80×80 | 66 |
| 80CYZ-55 | 60 | 16.7 | 55 | 2900 | 4 | 6 | 15 | 18.5 | 80×80 | 136 |
| 80CYZ-70 | 60 | 16.7 | 77 | 2900 | 4 | 6 | 20.1 | 22 | 80×80 | 161 |
| 100CYZ-40 | 100 | 27.8 | 40 | 2900 | 4 | 6 | 16.3 | 22 | 100×100 | 184 |
| 100CYZ-40A | 100 | 27.8 | 40 | 1470 | 4 | 6 | 18.5 | 22 | 100×100 | 310 |
| 100CYZ-65 | 100 | 27.8 | 65 | 2900 | 4 | 6 | 27.7 | 30 | 100×100 | 205 |
| 100CYZ-75 | 70 | 19.4 | 75 | 2900 | 4 | 6 | 24.2 | 30 | 100×100 | 208 |
| 150CYZ-55 | 160 | 44.4 | 55 | 2900 | 5 | 5 | 38.1 | 45 | 150×150 | 370 |
| 150CYZ-65 | 170 | 47.2 | 65 | 1470 | 5 | 5 | 51.0 | 55 | 150×150 | 504 |
| 200CYZ-63 | 280 | 77.8 | 63 | 1450 | 5 | 5 | 75.1 | 90 | 200×200 | 620 |
CYZ型自吸式离心油泵结构图:
CYZ型自吸式离心油泵安装图:
CYZ型自吸式离心油泵使用说明
(一).起动前的准备及检查工作:
1.本系列油泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果 采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足
之.
2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体 内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封.
3.检查泵的转动部件是否有卡住磕碰现象.
4.检查泵体底脚及各联结处螺母有无松动现象.
5.检查泵轴与电动机主轴的同轴度或平行度.
6.检查进口管路是否漏气,如有漏气,必须设法排除.
7.打开吸入管路的阀门,稍开（不要全开）出口控制阀.
(二).停泵
1.首先必须关闭吐出管路上的闸阀.
2.使泵停止转动.
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.
