主子架的机械尺寸如下：

482 mm宽 × 650 mm高 × 250 深

机框内插卡的尺寸如下：

265 mm高 × 213 深

这个机械设计是按照ETSI标准 300 386-1“电信中心”设计的，可以提供EMI/EMC性能。

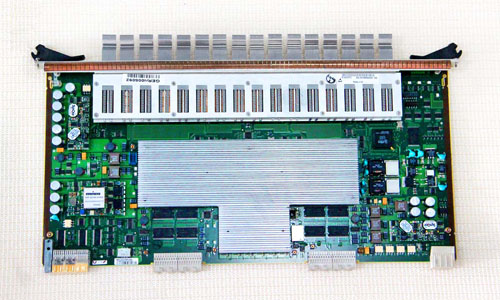

阿尔卡特1660SM机框对应单元组成；

-         A21E1 ( 3AL78831AA**) 信号接入单元盘

-         A3E3 ( 3AL78865AB**)  信号接入单元盘

-         A3T3 ( 3AL78866AB**)  信号接入单元盘

-         A2S1 ( 3AL78818AA**)   STM-1同步信号接入单元盘

-         P63E1 ( 3AL79092AA**)  63X2M  PDH 端口盘

-         P3E3/T3 ( 3AL78864**)  3X34/45  PDH 端口盘

-         P4S1N ( 3AL78821BA**)  光/电 端口盘

-         MATRIX ( 3AL78848BA**) 矩阵+同步时钟单元盘

-         EQUICO ( 3AL78836AA**)监控单元盘

-         CONGI 监控接口盘 ( 3AL78830AD**)

-         风扇（ 3AL79773AA** )

-         256M FLASH卡    1AB176340002

-         S-16.1ND(3AL78895CA**)  2.5G SDH盘

-         S-4.1N(3AL78856BBAF)  短距622M SDH盘

        1：接入盘（A21E1，A3E3，A3T3，A2S1，A4ES1），用以提供2M，34M/45M，及155M信号的接入接出1650SMC设备的物理接口。

        2：PDH端口盘（P63E1，P3E3/T3），将由接入盘（A21E1，A3E3，A3T3）输入PDH端口盘的PDH信号处理成VC12/VC3的信号，送入交叉连接单元。

        3：STM-1/4/16 同步信号端口盘（P4S1，P4ES1，STM-4，STM-16），将由接入盘（A2S1，A4ES1）输入SDH端口盘的SDH信号处理成AU4/TU3/TU12的信号，送入交叉连接单元。

        4：交叉连接矩阵单元盘（MATRIX），该单元用以完成任意两端口之间的同级通道之间的连接。

        5：用以向设备提供工作时钟的SETG时钟单元，该单元电路放置在交叉连接矩阵单元盘内。

        6：EC设备监控单元盘，用以管理监控终端（PC或OS）与网元之间的数据通信。

        7：CONGI单元盘，用以提供-48V电源接口，Q2/Q3网管接口，及设备综合告警输入输出接口。

        8：SERVICE单元盘，用以提供-48V电源接口，数据通道接口，公务电话接口，及两路时钟信号的输入输出接口。
