品牌:光路科技
速率:1.25G
接口:FC/SC/ST/LC
起订:1个
供应:888个
发货:3天内
一．概述

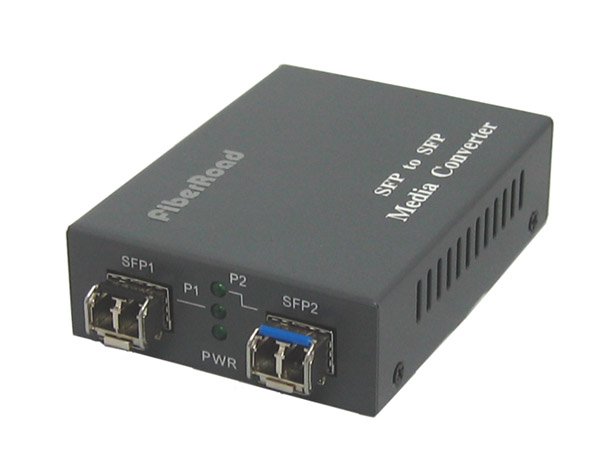

125M~1.25G中继器是一种用来将光纤数字信号在单/多模、单/单模、多/多模光纤之间进行转换或光纤信号中继的光信号转换器。
中继器有2个SFP光纤接口，分别用来连接二段光纤。它的特点是可以转换以太网信号，也可以转换其它等数字信号，它具有良好的稳定性和可靠性。
二．安装和初始化
请按以下步骤安装光纤转换器：
1． 将光纤跳线或尾纤从光纤两端的终端盒分别连接到光纤转换器的相应SC口。注意多模光纤必须接入多模光纤接口，单模光纤必须接入单模光纤接口，否则光纤连不通。
2． 将电源适配器的DC插头接到光纤转换器背面的DC插座上，再将电源适配器AC线的插头插入电源AC插座，接通电源，此时光纤转换器的POWER灯亮。另二个指示灯指示转换器二个光接口的连接状态，如果光纤转换器相应光口与对接网络设备连接正确，工作正常，则相应指示灯将长亮。如果光纤转换器相应光口与对接网络设备连接不正确，或工作不正常（例如对接设备未开机等），则相应指示灯将不亮。
如果3个指示灯都亮，转换器就可以正常工作了。
三. LED指示灯
125M~1.25G中继器有3个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
PWR：灯亮表示收发器电源部分工作正常
SFP1 link：灯长亮表示转换器光口1（SFP1）链路连接正确，且光纤两端设备都已开通。
SFP2 link：灯长亮表示转换器光口2（SFP2）链路连接正确，且光纤两端设备都已开通。
四. 光纤部分参数
|
光纤接口 |
LC |
LC |
LC |
|
最大传输速率 |
155M |
155M |
155M |
|
光纤类型 |
多/多模 |
多/单模 |
单/单模 |
|
中心波长 |
850nm |
850/1310nm |
1310nm |
|
传输距离 |
2/2公里 |
2/20公里 |
20/20公里 |
|
最小发送功率 |
-20.0dBm |
-20/-14dBm |
-14.0dBm |
|
最大发送功率 |
-12.0dBm |
-12/-6.0dBm |
0dBm |
|
接收灵敏度 |
< -30dBm |
< -30dBm |
< -30dBm |
|
允许链路损耗 |
10.0dBm |
10/16dBm |
16.0dBm |
|
光纤接口 |
LC |
LC |
LC |
|
最大传输速率 |
1.250G |
1.250G |
1.250G |
|
光纤类型 |
多/多模 |
多/单模 |
单/单模 |
|
中心波长 |
850nm |
850/1310nm |
1310nm |
|
最大传输距离 |
550米 |
0.55/20公里 |
20/20公里 |
|
最小发送功率 |
-12.0dBm |
-12/-9dBm |
-9.0dBm |
|
最大发送功率 |
-4.0dBm |
-4.0/0dBm |
0dBm |
|
接收灵敏度 |
< -18dBm |
<-18/23dBm |
< -23dBm |
|
允许链路损耗 |
6.0dBm |
6/12dBm |
12.0dBm |
五. 技术参数
l 接口: LC
l 传输速率: 125M~1.25G
l 双工方式: 全双工或半双工
l 光纤: 多模: 50/125，62.5/125µm
单模: 8/125，8.3/125，9/125，10/125µm
l 电源: DC 5V 1A
l 工作环境温度: 0 ～ 50℃
l 存储环境温度: -20 ～ 70℃
l 湿度: 5% ～ 90%
l 体积：外置电源26×70×93mm（高×宽×长）
