品牌:衡水广润
价格:300
厂商:广润
产地:衡水
起订:6套
供应:10000套
发货:7天内
立即购买

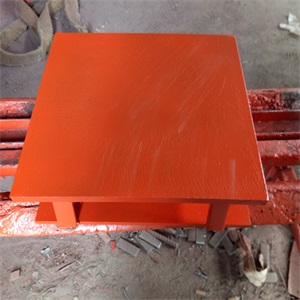

KLQZ滑动球型钢支座抗拔抗拉球铰支座万向转动弹性球形钢支座滑动球铰支座包括固定支座、单向活动支座、双向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。
KLQZ滑动球型钢支座抗拔抗拉球铰支座万向转动弹性球形钢支座
整浇钢筋混凝土的雨篷，它的一端完全嵌固在墙中，一端悬空如图1.22(a)这样的支座叫固定端支座。在嵌固端，既不能沿任何方向移动，也不能转动，所以固定端支座除产生水平和竖直方向的约束反力外，还有一个约束反力偶。这种支座简图如图1. 22(b)所示，其支座反力表示减震滑动球型支座
KLQZ滑动球型钢支座抗拔抗拉球铰支座万向转动弹性球形钢支座的分类
球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
、钢结构支座的主要技术性能：1、可承受竖向载荷；2、具有抗竖向拉竖向地震时上下结构不脱节；3、具有抗水平力的性能，保证水平地震时结构不脱落；4、可适应径向、环向的位移要求；5、可适应任意方向的转角要求；6、减震支座具有良好的减震性能；7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结结构的反力比较均匀；8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
KLQZ滑动球型钢支座抗拔抗拉球铰支座万向转动弹性球形钢支座技术参数1、支座竖向承载力分为300KN~10000KN十四个级别2、支座的抗水平力为竖向承载力的20%；3、支座抗竖向拉力： GKQZ 型、GJQZ 型抗竖向拉力为竖向承载力的20%； GKGZ 型、GJGZ 型抗竖向拉力为竖向承载力的30%；4、设计转角为0.08rad （可根据用户要求另行设计）5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；以上技术要求均可根据客户要求设计生产。
