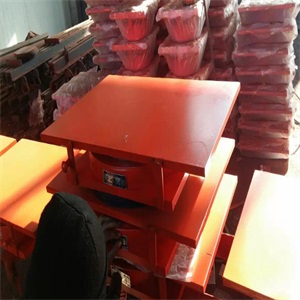

桥梁抗拉球型支座 抗震支座  LYQZ弹性球铰支座的安装细则:

1、 采用本系列支座时，墩台部位的混凝土标号不得低于C35，特殊情况需征得设计单位同意。下支座板四角用钢楔块调平，并使下支座板底面高出墩顶面2050?,找正支座纵横向中心线位置,使之符合设计要求.用环氧砂浆灌注地脚螺栓及支座底面垫层,也可采用焊接方式. 2、 支座的安装高度应符合设计,要保证支座支承平面的水平平整,支座支承平面四角高度差不得大于2?. 3、 下下连接板在建筑整体完工后予以拆除,以防约束楼体的正常位移要求,然后及时安装滑动支座的防尘罩. 4、 支座出厂时,已由厂家将支座调平,并拧紧连接螺栓以防支座在安装过程中转动和倾覆.支座可根据设计需要预设转角及位移量,需用户在订货时提出转角及位移量的要求,由生产厂家在装配时预先调整好.





桥梁抗拉球型支座 抗震支座  LYQZ弹性球铰支座滑动球铰支座包括固定支座、单向活动支座、双向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。

桥梁抗拉球型支座 抗震支座  LYQZ弹性球铰支座    成品抗震支座减震滑动球型支座固定（端）支座

整浇钢筋混凝土的雨篷，它的一端完全嵌固在墙中，一端悬空如图1.22(a)这样的支座叫固定端支座。在嵌固端，既不能沿任何方向移动，也不能转动，所以固定端支座除产生水平和竖直方向的约束反力外，还有一个约束反力偶。这种支座简图如图1. 22(b)所示，其支座反力表示减震滑动球型支座
