品牌:巨能
型号:DN
电流:交流
作用原理:脉冲
起订:1台
供应:120台
设备图片权属常州巨能 同行盗用必究 请慎重！！！

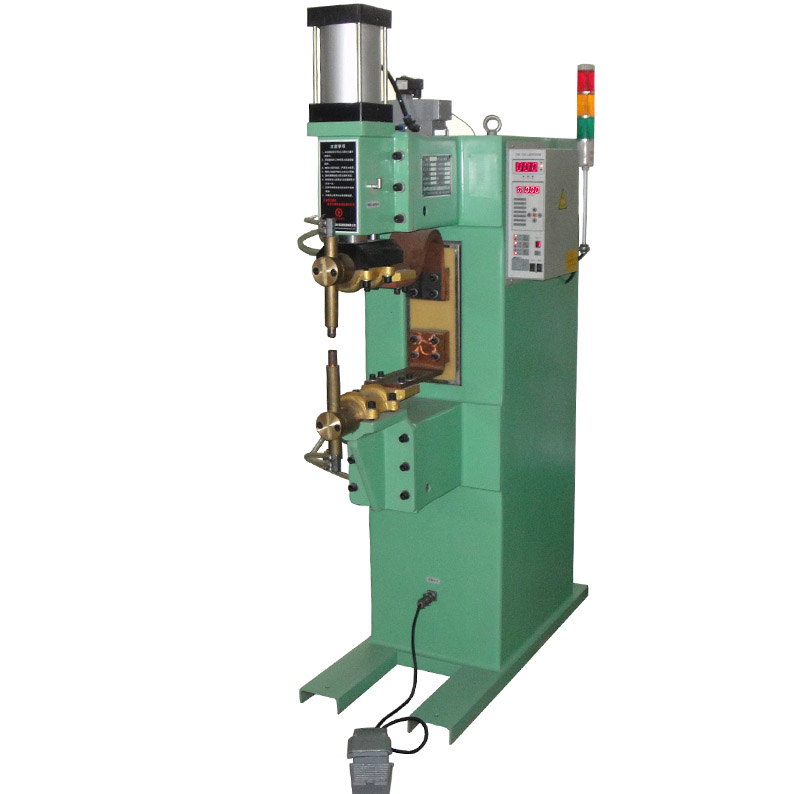

DN系列气动点焊机
⊙性能特点
> DN系列气动点焊机是用电极对焊件加压的同时通电、利用电极间的接触电阻产生的焦耳热（瞬间）熔化金属而达到焊接的目的。无需添加任何焊料，效率高、成本低。易于自动化焊接。
> 焊机采用高性能气动元件，主导轴及导向轴均采用镀铬光圆，传递压力灵活可靠，无虚位产生。
> 焊接变压器采用T1紫铜、进口高导磁矽钢片、环氧树脂真空浇注、次级内部通水强制冷却，并经优化设计、精心制造，空载损耗特低，功率输出强劲、稳定、绝缘等级高，使用寿命长，对变压器升温双路监控，有效防止超负荷使用导致高温损坏的不良后果。
> 设备采用微电脑控制器控制，编程清晰、显示直观，可选多规范焊接、可配双脚踏、双脉冲、双电流控制功能、以及可控硅升温监控及多项保护功能。
> 初级回路采用双向水冷可控硅控制，保证电流输出平衡、可靠。
> 适应焊接范围广，充分实现一机多用。
⊙技术参数
|
项目 型号 |
DN-35 |
DN-50 |
DN-63 |
DN-75 |
DN-100 |
DN-150 |
DN-200 |
|
额定容量 KVA |
35 |
50 |
63 |
75 |
100 |
150 |
200 |
|
电源电压 V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
|
频率 HZ |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
额定输入电流 A |
92 |
132 |
166 |
197 |
263 |
395 |
526 |
|
次级空载电压 V |
0.8-4.7 |
1.06-5.9 |
1.1-6.3 |
1.12-7.5 |
1.46-8.5 |
1.52-12 |
1.52-13 |
|
负载持续率 % |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
焊接厚度 mm |
3+3 |
3.5+3.5 |
4+4 |
4.5+4.5 |
5+5 |
5.5+5.5 |
6+6 |
|
电极臂伸出长度 mm |
390 |
440 |
440 |
445 |
445 |
445 |
445 |
|
电极臂间距离 mm |
220 |
290 |
290 |
290 |
290 |
290 |
290 |
|
电极间最大压力 KN |
4.7 |
5.2 |
5..2 |
6.3 |
6.3 |
6.3 |
6.3 |
|
上电极最大行程 mm |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
上电极臂工作行程 mm |
20 |
25 |
25 |
25 |
30 |
30 |
30 |
|
上电极动作次数/min |
?85 |
?75 |
?75 |
?65 |
?65 |
?65 |
?65 |
|
气源工作压力 Mpa |
?0.4 |
?0.5 |
?0.5 |
?0.05 |
?0.55 |
?0.55 |
?0.55 |
|
冷却水流量 L/h |
300 |
620 |
620 |
700 |
720 |
720 |
720 |
|
工作程序延时范围 周波 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
可根据焊件结构设计制造
