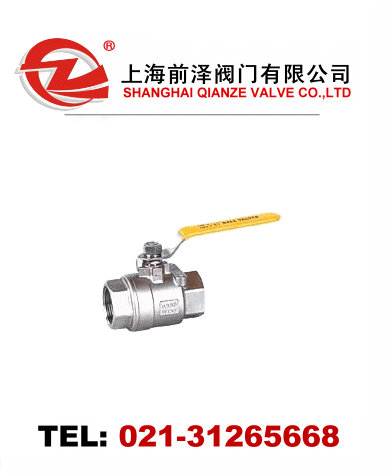

内螺纹球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
应用范围 公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
Q11F内螺纹球阀产品特征
|
公称压力
|
适用介质
|
适用稳定范围
|
螺纹类型
|
|
1.6-6.4MPa
|
水、油、气及某些腐蚀性液体（W。O。G）
|
-20～232℃～350℃
|
G。NPT。BSPT。BSP。DI259/2999
|
Q11F内螺纹球阀主要零件材料
|
零件名称
|
材质
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
|
密封垫
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢SS316
|
|
阀体
|
不锈钢CF8M
|
|
阀杆
|
不锈钢SS316
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
|
填料压盖螺母
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
|
手柄套
|
塑料PLASTIC
|
|
手柄
|
不锈钢SS304
|
Q11F内螺纹球阀主要零件材料
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
56.5
|
60
|
72
|
78
|
85
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
|
