品牌:天工通宇
额定电压:100VDC
工作电流:1--3A
工作频率:DC
起订:10个
供应:2010个
发货:3天内

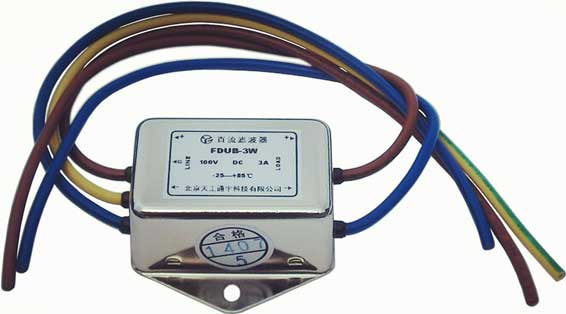

◆ 产品特点: 采用新型软磁磁芯，含差模扼流圈，差模增强型滤波电路，优异的共模、差模干扰抑制特性。能有效抑制开关电源、相位角功率控制器及电动机驱动等电路产生的低频高强度电磁干扰；能有效抑制DC/DC电源模块中开关频率高次谐波干扰其他设备；能有效抑制沿直流电源线传导的电磁干扰。结构紧凑，体积小，面板固定安装，端接方式：电源线。
◆ 使用场合：可为12V，24V，36V，48V，72V，100V直流电源供电的设备配套，广泛应用于AC/DC，DC/AC，DC/DC开关变换装置及使用直流电源的各类电子设备。
◆ 技术参数
|
额定电压 Rated Voltage |
100VDC |
||
|
额定电流 Rated Current |
1--3A |
||
|
工作频率 Operating Frequency |
DC |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
200VDC |
1min |
|
线—地 Line to ground |
500VDC |
1min |
|
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
电源线 |
电源线 |
||
◆ 插入损耗 Insertion Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
|
插入损耗 （dB） |
||||||||||
|
频率（MHz） |
0.01 |
0.05 |
0.10 |
0.15 |
0.5 |
1.0 |
5.0 |
10 |
20 |
30 |
|
共 模 |
6 |
18 |
21 |
32 |
68 |
72 |
72 |
70 |
67 |
64 |
|
差 模 |
9 |
27 |
29 |
41 |
70 |
75 |
68 |
64 |
62 |
64 |
◆ 电路类型
◆ 外形尺寸（封装）
◆ 参考标准
[1] GB/T15287?94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288?94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283?1984 电磁干扰滤波器安全标准
北京天工通宇科技有限公司是国内优质的电源滤波器制造商，电源滤波器批发商，期待新老用户来电求购直流电源滤波器。
