品牌:天工通宇
额定电压:125V/250VAC
工作电流:10A
工作频率:50/60Hz
起订:10个
供应:2006个
发货:3天内

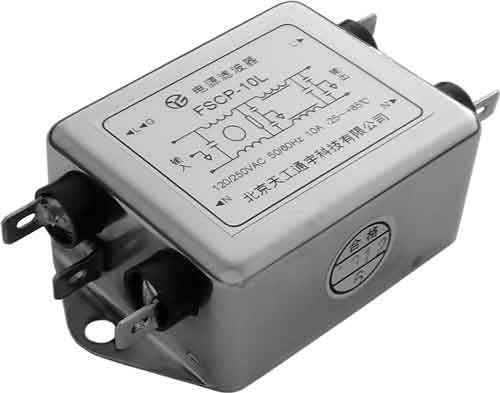

产品特点 Features
u单相差模增强C系列，一级共模加一级差模滤波电路，含独立的差模电感，良好的电磁干扰抑制特性；
◆能有效抑制功率开关管动作时对电网产生的宽频电磁干扰；
◆解决传导发射测试1MHz以下超标的问题；
◆额定工作电流6--10A, 可承受4?8倍的瞬间过电流，用于功率2000W以下的电力电子设备。
u可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制
使用场合 Application
u用于解决含有开关电源、UPS、及中频电源等设备或系统的电磁干扰问题；
◆也可用于电机驱动，电源逆变器等。
技术参数：
|
额定电压 Rated Voltage |
120/250VAC |
||
|
额定电流 Rated Current |
6-10A |
||
|
工作频率 Operating Frequency |
50/60Hz |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
1500VDC |
1min |
|
线—地 Line to ground |
1500VAC |
1min |
|
|
最大漏电流Leakage current |
0.5mA(250VAC@50Hz) |
||
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
焊片/插片 |
焊片/插片 |
||
◆ 插入损耗 Insertion Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
|
插入损耗 （dB） |
||||||||||
|
频率（MHz） |
0.01 |
0.05 |
0.10 |
0.15 |
0.5 |
1.0 |
5.0 |
10 |
20 |
30 |
|
共 模 |
9 |
16 |
21 |
22 |
60 |
71 |
72 |
66 |
66 |
59 |
|
差 模 |
8 |
32 |
41 |
41 |
65 |
66 |
75 |
71 |
65 |
55 |
◆ 电路类型
请baidu北京天工通宇科技有限公司，登录公司官网查询。
◆ 外形尺寸（封装）
请baidu北京天工通宇科技有限公司，登录公司官网查询。
◆ 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
◆ 参考标准
[1] GB/T15287?94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288?94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283?1984 电磁干扰滤波器安全标准
