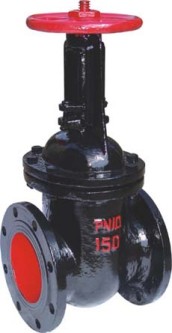

Z41T明杆楔式闸阀-太易阀门

2014-09-22 10:14 点击:183

价格:￥888.00/台
品牌:太易
起订:1台
供应:1000台
发货:3天内

Z41T明杆楔式闸阀具有以下优点：

流体阻力小 , 密封面受介质的忡刷和侵蚀小。

开闭较省力。

介质流向不受限制 , 不扰流、不降低压力。

形体简单 , 结构长度短，制造工艺性好，适用范围广。

闸阀的缺点如下：

密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀的安装与维护应注意以下事项：

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部。

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力。

带传动机构的闸阀，按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月至少润滑一次。

其他技术参数备注：

　　连接形式：螺纹、法兰、焊接等

　　传动方式：手动、齿轮传动、气动、电动等

　　口径从DN6-DN600；压力从1.0MPA-64MPA；温度-100℃-600℃

　　材质有：碳钢、不锈钢、合金钢、铬钼钢、低温钢、球墨铸铁及其他特殊钢。

主要尺寸及重量

公称通径 DN（?）	尺寸 ?										重量 ?
	L			D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3	D	D1	D2	b	Z-фd	H	Lo
40	165	165	-	130	100	80	16	4-ф14	300	160	-
50	180	178	180	140	110	90	16	4-ф14	345	180	17
65	195	190	-	160	130	110	16	4-ф14	376	180	20
80	210	203	210	185	150	125	18	4-ф18	417	200	27
100	230	229	230	205	170	143	18	4-ф18	460	200	50
125	255	254	-	235	200	175	20	8-ф18	525	240	70
150	280	267	280	260	225	200	20	8-ф18	567	240	95
200	330	292	330	315	280	255	22	8-ф18	705	320	150
250	380	330	450	370	335	310	24	12-ф18	800	320	200
300	420	356	500	435	395	362	24	12-ф23	886	400	280
350	450	381	550	485	445	412	26	12-ф23	968	400	360
400	480	406	600	535	495	462	28	12-ф23	1090	500	500
450	510	432	-	590	550	518	28	12-ф23	1175	500	590
500	540	457	700	640	600	568	30	12-ф23	1414	720	680
600	600	508	600	755	705	670	30	12-ф23	1593	720	951
700	660	610	-	860	810	775	30	12-ф23	1812	800	1950
