品牌:力拓
输入输出信号:4～20mA或0～10mA
电源电压:28VAC
起订:1台
供应:300台
发货:3天内

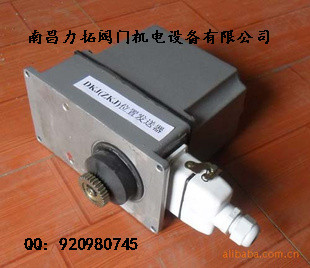

WF-S位置发送器 WF-S/DKJ执行器位置发送器 WF-S/DKZ位置发送器
ＷＦ－Ｓ位发模块是电动执行器中将位置信号转换成电信号的转换单元。此电信号可直接反映阀门位置的开度。它作为重要的现场监控信号，直接送到控制室的计算机或控制仪表中去，使控制人员及时了解现场管道的阀门开度情况。
该模块采用先进的集成电路，具有结构紧凑、运行稳定、转换精度高、漂移小、恒流性能好等特点。
主要技术指标：
输入信号 0～2kΩ 导电塑料电位器
输出信号 4～20mADC
恒流负载 ≤750Ω
环境温度 －10℃～55℃
供电电源 28VAC
1.技术特点：
1.1 WF-130M或WF-S位置发送器模块的信号处理电路由精密电桥、加法运算器、电流变换器和多重滤波与抗干扰电路等组成,信号处理的精度高,线性好,抗干扰性强,对环境的适应范围宽。对于主要功率承载元器件,采用10倍以上的高裕度设计,提高了系统的平均无故障时间。
1.2 WF-130M或WF-S 位置发送器模块的电路板采用航天领域内的微型电子元器件,还采用了表面封装贴片焊接新技术,大幅度提高了电路的可靠性和瞬态性能。
1.3 WF-130M或WF-S位置发送器模块的输出电流范围为4～20mA;0--10mA
2.主要性能指标:
2.1电源电压: 220V±10% (50Hz) (可在198V～264V长时间连续工作)
2.2输出电流范围: 4～20mA,0--10mA
2.3线性度: 1%
2.4负载电阻范围: 0～750Ω
2.5适合位移传感器：1--1.8KΩ
3.工作原理:
WF-130M或WF-S位置发送器模块工作时,电动执行器输出轴的角度变化使角位移传感器(精密导电塑料电位器)转动,信号处理电路将传感器的阻值变化通过精密电桥,变化成电压信号,与精密基准电压源比较后,由运算放大器放大,再经过电压／电流变换电路,变换成4～20mA或0--10mA的反馈电流信号,从端子输出。
