2．三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式,它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用.流量特性有直线性,抛物线性两种.

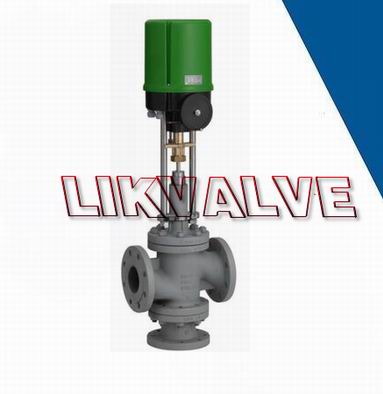

3．ZAZQ,ZAZX型电动三通调节阀,是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制.适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径合流阀代替.

4．ZAZQ,ZAZX型电动三通调节阀按作用模式可分；

正作用:电闭式(当电信号增大时阀位向下位移),《B型》

反作用:电开式(当电信号增大时阀位向上位移),《K型》

本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型.

进口电动三通调节阀 主零件材料及结构图

1	阀体	WCB	CF8	CF 8M	CF 3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF 8M	CF 3M
5	阀盖	WCB	CF8	CF 8M	CF 3M
6	阀杆	304	304	316	316L
7	填料	PTFE/ 柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

进口电动三通调节阀 阀盖形式

注：常温型：常温型工作温度 -20-+ 200℃ ，泄露等级为 Ⅳ 级。
高温型阀盖增设散热片，可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。

四、进口电动三通调节阀 主要技术参数

公称通径 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流							85	135	210	340	535	800	1280
额定行程 L （ mm ）		16		25			40			60			100
公称压力 PN （ MPa ）		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直线、等百分比
固有可调比		30 ： 1
工作温度 t （ ℃ ）		普通型：铸钢 -40-250 ；铸不锈钢 -60-250 散热型：铸钢 -40-450 ；铸不锈钢 -60-450
输入信号		0-10mADC 、 4-20mADC 、 220VAC （开关信号）
电源电压		220VAC 50Hz

进口电动三通调节阀 电动执行机构

1 、电动执行机构主要性能参数

型号		额定输出力 N		速度 mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源： AC220V 50Hz 输入信号： DC4-20mA DC1-5V ( 信号线用屏蔽线 ) 输出信号： DC4 ～ 20mA 防护等级： IP67 带手轮	电源： AC220V 50Hz 输入信号： DC4-20mA DC1-5V ( 信号线用屏蔽线 ) 输出信号： DC4 ～ 20mA 防护等级：相当 IP55 隔爆标志： ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2 、主要性能指标

项目			指标值
基本误差％			配 3810L ±2.5 ； 带定位器 ±1.0
回差％			配 381L ±2.0 ； 配 PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50 ： 1
额定行程偏差％			2.5
泄量量 L/H			符合 JB/T7387-94 IV 级 小于阀的额定容量 ×10-4

3 、允许压差

公称通径 (mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径 (mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差 △P （ MPa ）
配 PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配 381L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11
