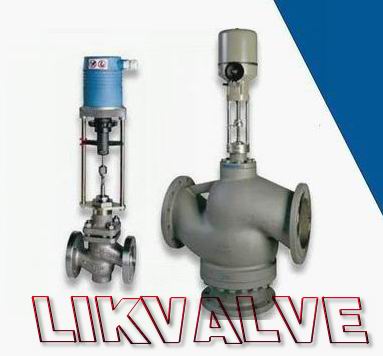

进口电动三通合流调节阀

2017-04-07 16:29 点击:144

价格:￥800.00/台
品牌:德国莱克LIK品牌
起订:1台
供应:100台
发货:3天内

德国莱克进口电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

·流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	合流	8.5	13	21	34	53	85	135	210	340	535
	分流						85	135	210	340	535
额定行程 (mm)		16		25		40			60
流量特性		直线抛物线
工作温度 (℃)		普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢： -40～450、铸不锈钢：-60～450
介质温度 (℃)		200以下(对合流阀而言)
固有可调比 R		30
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
允许泄漏量		硬密封：Ⅳ级软密封：VI级
作用方式		电开、电关
信号范围 (mA.DC)		0～10 4～20
电源电压		220V、50H Z 380V、50H Z 24V、AC/DC
环境温度 (℃)		伺服放大器： 5～45 执行机构：-10～55
全行程时间 S	普通型	12.5		20		32			48
	电子型	30		30		48			60
消耗功率 (W)	普通型	28				35
	电子型	6		15		25			40

◆连接尺寸及标准
·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面
·结构长度：DIN12221-89
·夹套保温型夹套载热体接口：对焊ф18X4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准。
◆ 订货须知：
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(KV)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其他特殊要求
