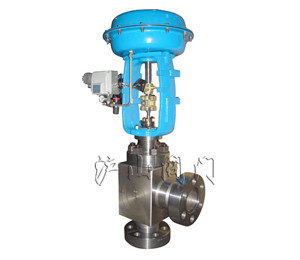

普通角型调节阀
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
沪山阀门制造（上海）有限公司是国内著名〖普通角型调节阀〗制造商，也是国内大型【调节阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖普通角型调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、普通角型调节阀概述
普通角型调节阀是一种顶导向结构的调节阀。
阀体结构紧凑、压降损失小、流量大、可调范围广，流量特性曲线精度高。
阀芯导向面积大、抗振性好，不锈钢气动阀门配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
二、普通角型调节阀主要性能
泄 漏 量： 金属阀座：符合标准ANSIBl6.104IV级， 小于额定Cv的0.01%; 聚四氟乙烯阀座：符合标准ANSI B16.104VI级， 小于额定Cv的10-7; 司太莱堆焊阀座：小于额定Cv的10-7
回 差： 3%(不带定位装置); 1%(带定位装置)
线 性： ±5%(不带定位装置); ±1%(带定位装置)
备注：采用标准的V型聚四氟乙烯填料。
三、普通角型调节阀电动角形调节阀工作原理
电动调节阀以单相交流220V电源为动力，接受0～10mA直流信号，自动地控制阀门的开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。是生产过程自动调节系统中的一个重要环节，广泛地应用于电力、冶金、石油、化工、轻工食品等工业部门的自动控制系统中。
角形阀是直角式单导向结构，其流路简单阻力小，泄漏量小，适用于高粘度，含有悬浮和颗粒状介质流体的调节，可以避免结焦，粘结，堵塞等也便于清洗和自净。
四、普通角型调节阀电动角形调节阀结构原理
由直行程电动执行机构和角形阀两部分组成。
由电动执行机构和调节阀连接组合后的经过机械连接装配、调试初装构成电动调节阀。
电动角形阀输入由变送器送来的直流电流信号，经伺服放大器放大后驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，以达到调节系统中各种热工参数的目的，同时执行机构发出一个阀的位移信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。
五、普通角型调节阀电动角形调节阀技术指标
六、普通角型调节阀电动角形调节阀注意事项
新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试。
基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。
如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面：
(1)调节阀属于现场仪表，要求环境温度应在-25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
(2)调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
(3)安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2 m时应尽量设置平台，以利于操作手轮和便于进行维修。
(4)调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。
(5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。
(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为??11.3 mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。
(7)执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。
