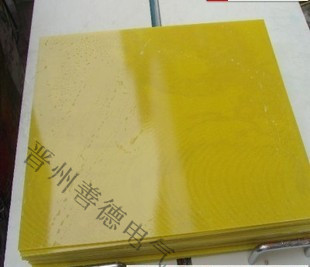

10KV绝缘隔板



　　一、10KV绝缘隔板技术参数：

　　厚度：5mm

　　颜色：黄色

　　材质：环氧树脂

　　表面工频耐压：60KV

　　工频耐压：30KV

　　用途：用于隔离带电部件、限制工作人员活动范围的绝缘平板。

　　二、10KV绝缘隔板概述：re

　　绝缘隔板又称绝缘挡板，一般应具有很高的绝缘性能，它可与35千伏及以下的带电部分直接接触，起临时遮栏作用。绝缘隔板也可置于拉开的刀闸动、静触头之间，以防止刀闸自行落下后误送电。装拆绝缘隔板时应与带电部分保持一定距离(符合安全规程的要求)，或者使用绝缘工具进行装拆。

　　二、试验要求

　　绝缘隔板需做两种实验：

　　(1)表面工频耐压试验

　　额定电压：6-35KV

　　工频耐压：60KV

　　持续时间：1min

　　实验方法：用金属板作为电极，金属板的长为70mm，宽为30mm，两电极之间相距300mm。在两电极间施加工频电压60kV，持续时间1min，试验过程中不应出现闪络或击穿，试验后，试样各部分应无灼伤，无发热现象。

　　(2)工频耐压试验

　　额定电压：6-10KV   35KV

　　工频耐压：30KV 80KV

　　持续时间：1min 1min

　　试验方法：先将待试验的绝缘隔板上下铺上湿布或金属箔，除上下四周边缘各留出200mm左右的距离以免沿面放电之外，应覆盖试品的所有区域，并在其上下安好金属极板，然后按表7中的规定加压试验，试验中，试品不应出现闪络和击穿，试验后，试样各部位应无灼伤、无发热现象。
