上海京功、良工三通球阀

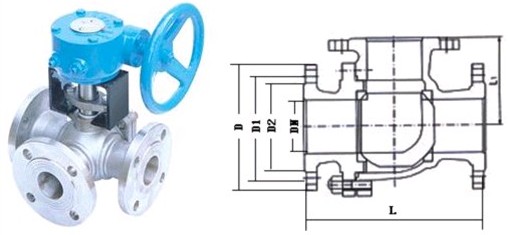

上海京功、良工三通球阀 蜗轮三通球阀Q345f?? 三通球阀特点: 1、三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化　　 2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小　　 3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。　　 球阀是近年来被广泛采用的一种新型阀门，它具有以下优点： 1．流体阻力小，其阻力系数与同长度的管段相等。 2．结构简单、体积小、重量轻。 3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 涡轮三通球阀Q345f的工作方式 L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。　　 T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。 Q345F涡轮三通球阀主要零件材料? 零件名称 阀门材料代号 P R C 阀体：球阀 ZG1Cr18Ni9 ZG1Cr18Ni12Mo2Ti WCB 阀杆 1Cr18Ni9 1Cr18Ni12Mo2Ti 2Cr13 阀座、填充、垫片 聚四氟乙烯（pptee) 聚四氟乙烯（pptee) 聚四氟乙烯（pptee) Q345F涡轮三通球阀主要性能规范? 型号 公称压力PN(MPa） 试验压力MPa 适用温度℃ 适用介质 壳体 液体密封 气体密封 Q345F-16C Q345F-16P Q345F-16R 1.6 2.4 1.76 0.6 ≤100° 碳素钢材料C类适用：水、蒸汽、油品等 铬镍钛不锈钢材料P类适用：若腐蚀性介质 铬镍钛不锈钢材料R类适用：腐蚀性介质 Q345F-25C Q345F-25P Q345F-25R 2.5 3.75 2.75 0.6 ? Q345F-40C Q345F-40P Q345F-40R 4.0 6.4 4.4 0.6 ? Q345F涡轮三通球阀主要连接尺寸? 公称通径DN(mm) 主要连接尺寸mm L D D1 D2 b Z-φd H 15 130 95 65 46 14 4-φ14 95 20 140 105 75 56 16 4-φ14 105 25 150 115 85 65 16 4-φ14 113 32 180 140 100 76 18 4-φ18 135 40 200 150 110 84 18 4-φ18 142 50 220 165 125 99 20 4-φ18 154 65 250 185 145 118 22 8-φ18 175 80 280 200 160 132 24 8-φ18 190 100 320 235 190 156 24 8-φ22 225 125 360 270 220 184 26 8-φ26 245 150 450 300 250 211 28 8-φ26 265
