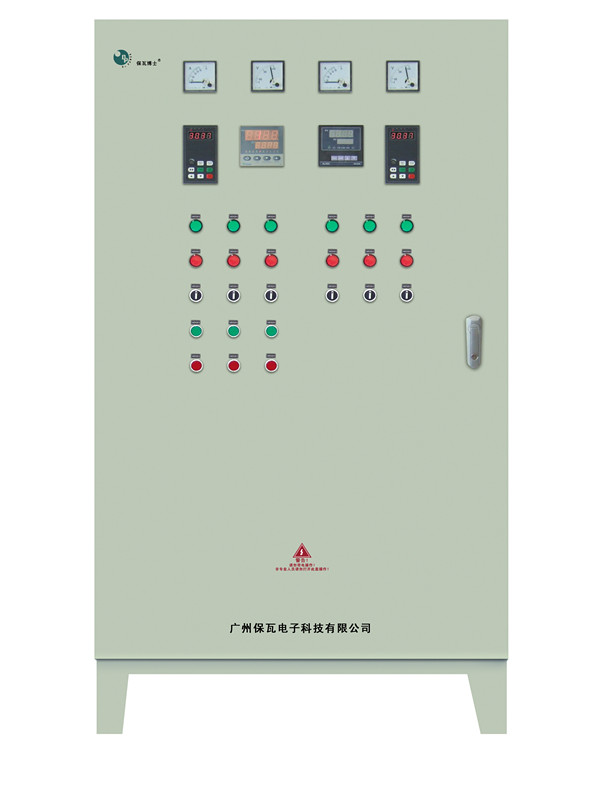

中央空调变频节电柜

保瓦博士智能节电器，是我公司引进德国尖端成熟的智能节电控制技术，结合国际上最高端变频技术特性，及国内的应用特点，采用全新理念自主开发的一系列高性能。在提高稳定性的前提下增加了简易PLC、实用的PID节，灵活的输入输出端子、参数在线修改、自识别信号传输故障、停电和停机参数存储、电机节能控制、摆频控制、RS485控制、现场总线控制等一系列实用先进的运行、控制功能。为设备制造和终端客户提供了集成度高的一体化解决方案，对降低系统采购和运营成本，提高系统可靠性具有极大的帮助。

1、中央空调系统耗电的现状

    一般来说，中央空调系统的最大负载能力是按照天气最热、负荷最大的条件来设计的，存在着很大宽裕量，但实际上系统极少在这些极限条件下工作，根据有关资料统计，空调设备95%的时间运行在70%负荷以下波动，所以实际负荷总不能达到满负荷，特别是冷气需求量少的情况下，主机负荷量低，为了保证有较好的运行状态和较高的运行效率，主机能在一定范围根据负载的变化加载或卸载，但与之相配套的冷却水泵和冷冻水泵却仍在高负荷状态下运行，这样会带来以下一系列问题：

l 水流量过大使冷水系统进水和回水温差降低，恶化了主机的工作条件、引起主机热交换效率下降，电能浪费严重；

l 水泵压力过大，通常都是通过调整管道上的阀门开度来调节冷却水和冷冻水流量，因此阀门上存在着很大的能量损失。

由于中央空调冷却水、冷冻水系统运行效率低，能耗较大且属长期运行，进行节能技术改造是完全必要的。

2．中央空调调节冷冻/冷却泵转速的节电原理

    采用交流变频技术控制冷冻/冷却泵的运行，是目前中央空调系统节能改造的有效途径之一。

    泵的负载功率与转速成3次方比例关系，即P∝N3，其中P为功率，N为转速；可见用变频调速的方法来减少水泵流量的经济效益是十分显著的，当所需流量减少，水泵转速降低时，其电动机的所需功率按转速的三次方下降。例如：

A． 当水泵流量下降10％（跟踪输出频率为45Hz）

则电动机轴功率P′=(0.9)3P=0.729P    即节电率27.1％

B.  当水泵流量下降30％（跟踪输出频率为35Hz）

则电动机轴功率P′=(0.7)3P=0.343P    即节电率65.7％

    当冷水机负荷下降时，所需的水流量减少，通过电动机的调速装置降低泵的转速来减少水的流量，泵的轴功率相应减少，电动机的输入功率也随之减少。当用冷量增加，冷机负荷量增大，冷凝器进出水温差增大，变频器运行频率增加，水泵转速加快，水流量增加，从而维持温差恒定。反之亦然。从而达到理想的节能效果。

3、节电控制原理：
    保瓦博士变频中央控制器通过温度模块及温度传感器将冷冻/冷却泵的回水温度和出水温度读入内存，并计算出温差值；然后根据其温差值来控制变频器的转速，调节出水的流量，控制热交换的速度；温差大，说明室内温度高，应提高冷冻/冷却泵的转速，加快冷冻/冷却水的循环速度和流量，加快热交换的速度；反之温差小，则说明室内温度低，可降低冷冻/冷却泵的转速，减缓冷冻/冷却水的循环速度和流量，减缓热交换的速度以节约电能；变频器的启动、停止、运行频率的改变及监控显示数据如变频器输出功率、变频器输出频率、输出电流，输出电压等都是由变频中央控制器通过485通信协议实现的。

4、节电设备特点

l 变频系统采用最佳励磁控制方式，对励磁电流进行最佳的调整, 使电动机的效率得到更大幅度的提高，更进一步实现高效节能；

l 配备触摸屏人机介面，操作控制简捷，各种数据显示直观；

l 配备可编程控制器、RS485通信模块，节电/旁路自动切换，操作方便；

l 内置瞬时停电再启动功能及再试启动功能，在无人看管的情况下，完全自动化运行；

l 对水泵实现软停和软起，可完全消除网管水锤效应；

l 可随时调节管路中的压差，保证在合适的范围内；

l 运行合理，电机、水泵、联轴器的使用寿命将大大提高；

l 冷冻和冷却泵的节电率在20%以上，甚至可达60%
5、应用范围：各类中央空调冷冻泵、冷却泵、冷却塔风机、送风风机等;
