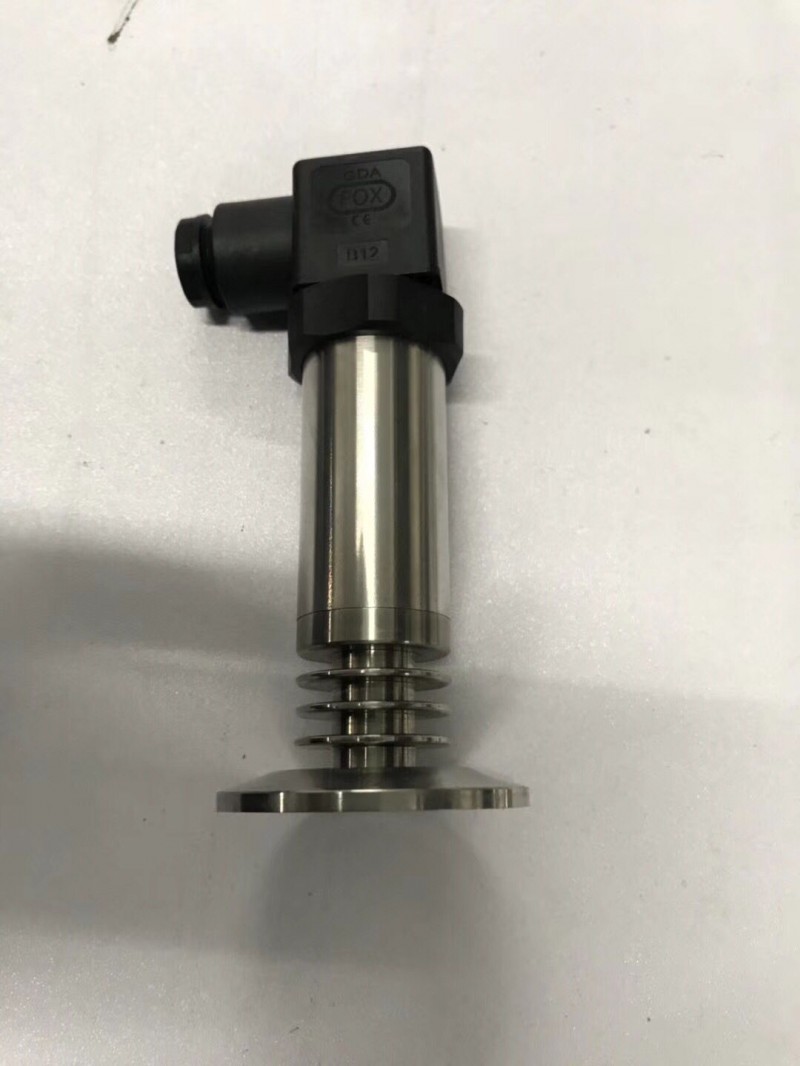

卫生型小巧式压力变送器系列产品
一、简介
本公司生产的DFL-S83系列压力变送器是采用进口压力传感器自行开发和生产的压力变送器。采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。已广泛用于食品和药品行业以及石油、化工、冶金、电力、轻工、机械等领域。 可在现场调节零点、满量程。本公司的宗旨是：以质量求生存、以信誉求发展。
二、技术指标
量 程：0~60~10MPa(具体产品的量程详见产品铭牌)
测压形式：表压、绝压
过 载：2~10倍FS(具体详见标定记录)
补偿温度：-10~70℃
工作温度：-20~180℃（特殊订货可以高达250℃）
综合精度：0.1，0.25，0.5
输出选择：4~20mA (具体产品的输出详见铭牌) 0~5V 1~5V
电源电压：24VDC
接口材质：316L
三、接口类型
压力接口为标准的卡箍平膜（如有特殊要求可按用户要求加工）。
四、外形尺寸、零点和满点调节及接线图
如下图所示，通过旋转调零(Z)、调满(S)两个电位计来进行零点和满点的调节。
注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。
五、我公司的产品特点。
1、我公司有专业设备对国外进口的传感器进行检验和筛选，保证生产出来的变送器年稳定性小于0.2%FS或0.5%FS。
2、我公司自行设计生产的电路板能进行电路温度补偿，使温漂系数仅为±0.02%FS/℃、最高（特殊要求）可达到±0.01%FS/℃。（目前市场上同类型的产品绝大部分使用101、105和106电路板，产生的温漂系数一般在±0.05%FS/℃左右）3、抗浪涌、抗射频干扰，可适用于变频器等强干扰工业环境（工业现场会有各种不同设备交错摆放在一起，会对变送器产生电源干扰和射频干扰。例如：大型设备、电机、变频器等）。
4、我公司设计生产的电路板还可以对4～20mA进行线性补偿，测量线性精度可高达0.05%FS。
5、带反向极性和限流保护（变送器一旦出现故障，输出电流信号会达到30～200mA（根据现场不同的负载），会出现烧坏配套显示仪表等情况）。
6、封装工艺合理，防结露、防水气。（需订货时特殊说明）7、我公司最新设计出无极性电路板，现场4～20mA两线根可以任意接线，不分正负。
8、当输出信号是4～20mA时 量程最小做到0-100Pa；当输出信号是0～10（5）V时 量程最小做到0-500Pa；六、安装使用注意事项：
1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。
2、本产品可以利用卡箍接口安装在管道（或容器壁）上无需安装支架。为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔，影响测量精度，建议安装时应将进压孔垂直向下（或向下倾斜一定的角度）。
3、在测量高温介质时，请使用引压管或其他冷却装置，把温度降至变送器使用温度范围内。
4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。
5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。
6、变送器的量程≤5KPa时，安装位置会对零点输出产生影响，需在变送器安装结束后，对零点输出进行调节。
7、严禁将尖硬的东西伸入压力输入孔，齐平膜型变送器的膜片不能用手等硬东西触碰，否则会造成永久性损坏。
8、使用膜片裸露结构（即齐平膜）型压力变送器时，应定期清洗，以免引起误差。
9、液位变送器的电缆不能损伤，否则造成损坏；探头部分严禁摔碰，否则容易造成芯片损坏。
10、变送器属精密仪器，建议长期使用后到相关计量部门标定；非专业人员不得随意拆开，以免损坏。
