为了适用于不同的被冷却介质，研制开发了碳钢管、铜管、不锈钢管、铝管等不同材料的换热盘管，结构形式有椭圆型、螺纹型、波节型等管形作为冷却排管，进行全封闭冷却。冷却器的结构形式有盘管式和管箱式两种。

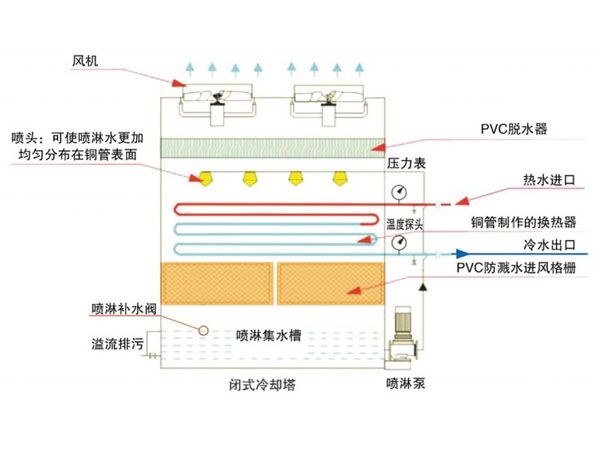

闭式冷却塔结构件及使用用途
l 冷却风机：根据用户不同要求可以制成玻璃钢、碳钢喷塑、不锈钢; 普通、变频的大风量、低噪音的风机。
l 脱水器：为节约宝贵的水资源。特在风机下部设置了高效脱水器，有效的控制了水的飘逸损失。
l 供水系统：上水管采用pvc管、水泵采用低扬程、大流量、小功率、低噪音管道泵。
l 进风珊：根据不同使用场合采用pvc或碳钢制成不同形状的进风珊、无堵塞，防阳光直射，从而造成冷却水水藻繁殖，滋生微生物。
l 自动补水装置：为了补充因为蒸发对水的损耗，安装有自动补水装置，方便灵活。
l 滤网：为避免水泵堵塞，造成停机，在进水口处安装有滤网.防止杂草等另杂物进入水泵而引起停机故障。
l 外壳：为适应环境，设备外壳可根据用户要求制成碳钢喷塑，不锈钢、热镀锌板喷塑、内部热镀锌外部喷塑等多种形式的设备外壳。
l 喷淋水：采用的是大流量螺旋式喷头。流量大、无堵塞、布水均匀、无死角等特点。
l 高效换热盘管：根据不同使用要求.材质有：不锈钢管、铜管、碳钢管.铝合金管。管形有：椭圆管、螺纹管、波节管。碳钢管制成后进行整体热浸锌防腐。
l 集水箱：可根据使用要求，采用不锈钢、碳钢板喷塑、热镀锌板喷塑，强度高、使用寿命长。
该系统采用闭路循环，有效的避免了冷却管内结垢，造成堵塞，损坏电子元件(如电子管、可控硅、电亢器、感应线圈、电容器等)。
使用在高频、中频淬火设备上，是为了保证淬火液质量稳定、损耗小。采用了多级分段过滤，分段压力控制;同时冷却的软化水和淬火液在同一设备内得到冷却，不需要另用设备增加费用。
