曝气机能适合于长期潜入水下安全，可靠地运行；不但能吸入空气，而且能起到搅拌污水的作用；
叶轮须为六角星型，既能形成负压吸入空气，又能吸入污水；
潜水电机与曝气部分一体，潜水电机与曝气部分共轴，立式安装；
通过叶轮旋转吸入的污水和空气，能在混气室中充分混合，并将空气分割成众多
微小气泡；
潜水电机的定额是以连续工作制（S1）为基准的连续定额；
潜水电机的定子绕组应能承受历时1min的1760V耐电压试验；
潜水电机组装后内腔应能承受压力为0.2Mpa历时5min的气压试验而无泄露现象；
在规定条件下曝气机的首次故障前平均运行时间不应小于3000小时；
外露紧固件采用的材料性能不应低于2Cr13不锈钢；
潜水电机应有过热或过电流保护装置，应有密封泄露保护装置；
潜水电机应有可靠的接地装置，引出电缆的接地线上应有明显的接地标示，并应保
证接地标示在使用期间不易磨灭；
每一台曝气机应配有固定在基础上的轨椿，曝气机应能顺利地沿导轨自由滑动；
曝气机的引出电缆应采用YZW和YCW型橡套电缆或性能相同的电缆；
混气室：混气室应设计成12~20道通道向外扩散，以增强曝气及混合效果，其强度和刚度应能满足污水的磨损和冲刷要求；
混气室上应在容易看到的位置设有转向标志。
混气室材质为HT200，符合GB9439-2010的要求，表面光洁无粘砂、尖角、冷隔、气孔、砂眼等缺陷；

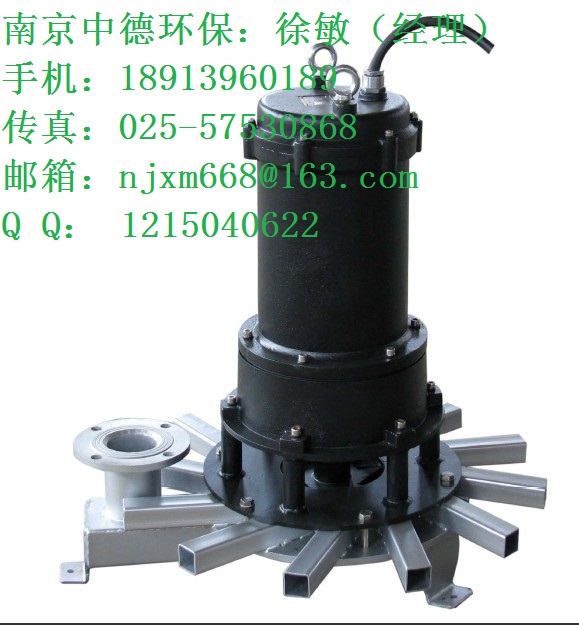

特性:AR型潜水式曝气机利用马达直接传动叶轮之旋转来造成离心力，使附近的低压吸进水流，同时，叶轮进口处也制造真空以吸入空气，在混气室中，这些空气与水混合之后由离心力作用急速排出。
由于水流喷射极强，造成有效的对流循环，而使空气分割成许多细小的气泡。并由於气泡上升缓慢而使大气中之氧气溶解于水中。因为气泡为细小且不可计数，其表面积很大，这样使每单位马力之传气率高于其它种类的曝气机。
使用条件:A) 污水温度应不超过＋400C；
B) 污水PH值为4~10；
C) 污水的固相什的容积比在2%以下；
D) 污水的运动粘度为3~6mPa.s;
E) 污水的密度为1.1kg/dm3;

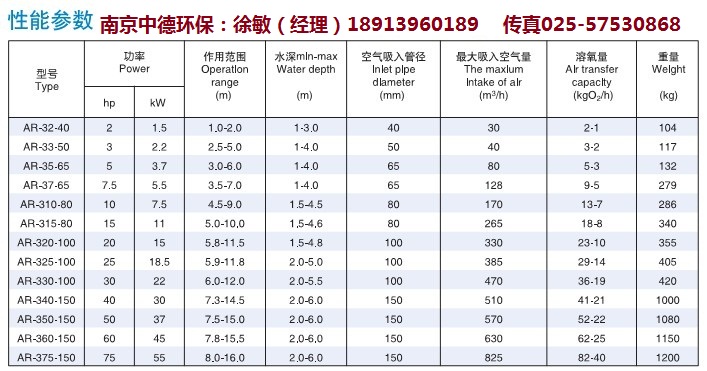

F) 三相交流电源380（±0.5%）V50Hz下一页沉水式曝气机 结构及零件型号说明与性能参数性能参数性能曲线
中德AR型潜水离心曝气机应用范围
AR型离心曝气机用于污水处理厂曝气池，曝气沉砂池中，对污水的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。进行量为10~100m3，增氧能力为0.35~8.20KgO2/h，电机功率为0.75~22kw。
沉水式曝气机 外形及尺寸沉水式曝气机
尺寸表型号成套供应范围项目名称数量备注主机曝气机 电动机
附件进气管法兰 工具 特别配套1、消音器
2此类配套设备根据要求

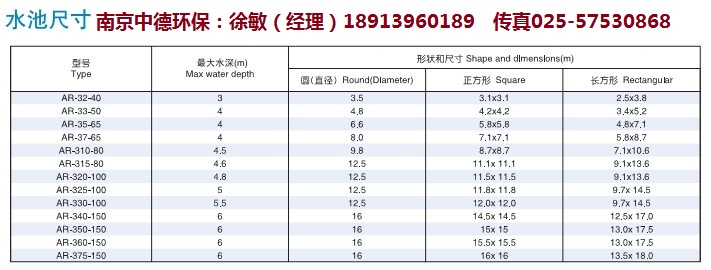

进行配备,价格另计上一页下一页沉水式曝气机 尺寸表AR型潜水式曝气机的选用简介和传氧速率
1、 须预告了角的数据资料
（1） 需氧量（Kg02/h）。
（2） 水池形状、尺寸、及水深或作用深度等（m）。
（3） 水质状况、温度、化学性质、BDO浓度等。
本公司AR型曝气机在前所述条件之下传氧速率为：1kg02/HPH。
2、 选用过程
（1） 根据系统需氧量及本公司所提供的传氧速率，求出需要的总马力。
（2） 根据作用深度，以曝气机功率特性曲线求得合适之机型（不仅一种）
（3） 根据所需要的总马力及合适的机型群、可得到几种不同的组合。
（4） 从求得之各种组合中、根据水池形状、挑选出较能达到充分混合的组合。
（5） 根据水质、选定曝气机材质及轴封种类。
（6） 根据水温、选定马达绝缘等级。
3、 选择实例
曝气池、长20米、宽10米、深5米、需氧量为105kg02/h
(1) 计算总马力：90/1=90（HP）(66KW)
(2) 确定合适机型：由曝气机功率特性曲线查得，作用深度4。5米之合适机型有10HP、15HP、20HP、25HP、30HP等五种。
(3) 求得之机型组合：
（4）选定最佳组合、水池为长方形、长宽比3：1，所以选30HP三台，依比例排列安装。
（5）曝气机材质、轴封及马达绝缘等级的选择：液体无腐蚀性、常温，所以用一般材质，配E级绝缘马达。
